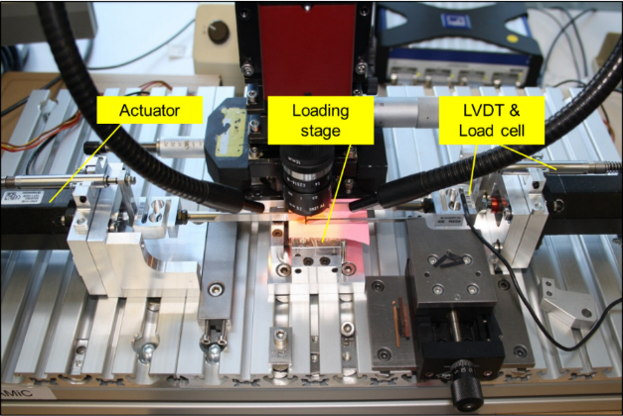

AMIC hat ein Testsystem entwickelt, das ‚Advanced-Mixed-Mode Bending Device (AMB)‘. Es garantiert eine genaue und schnelle Bewertung der Schnittstelleneigenschaften.
Genaue bruchmechanische Kenndaten Insbesondere für Grenzflächen ist die Bruchzähigkeit in der Regel nicht ohne weiteres verfügbar, da sie von den Verarbeitungsbedingungen, dem Belastungswinkel, der Feuchtigkeit und Temperatur sowie der Belastungsrate abhängt.

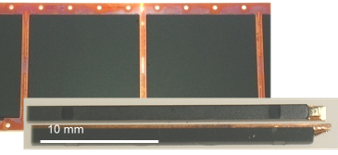

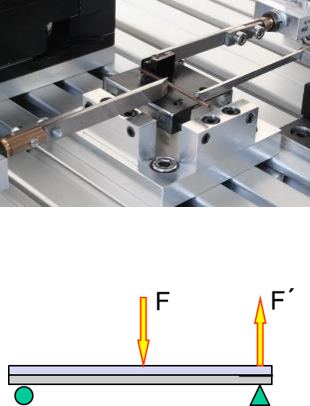

Das AMB-Prüfgerät ist das einzige Prüfgerät, das routinemäßig kleine Proben, wie z.B. aus der Verpackung selbst geschnitten, ohne Kleben oder Klemmen verarbeiten kann. Um Transfereffekte zu vermeiden, berührt das Prüfgerät die Probe nur unter Druck. Es sind nur zwei Proben erforderlich, um jeden Winkelzweig der Energiefreisetzungsratenkurve zu charakterisieren, wodurch die verfügbaren Proben maximal ausgenutzt werden.
Eigenschaften:
- Vorrichtung zur Prüfung der mixed-modus-abhängigen Haftfestigkeit von Bi-Material-Grenzflächen
- Probenzentriertes Design zur Prüfung der künstlichen und produktbezogenen Herkunft
- Zwei unabhängige Stellglieder zur Abdeckung einer großen Bandbreite der Modus-Mischung in einem Test
- Optische Beobachtung des Delaminationsfortschritts während der Tests

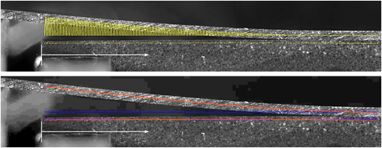

- Rissspitzenerkennung durch DIC
- Finite-Elemente-Simulationsauswertung der kritischen Energiefreisetzungsrate mit Prüfparametern und Belastungsdaten
Vorteile der AMB:

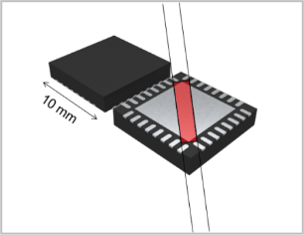

- Verwendung von Proben direkt aus der Produktionslinie, auch bei IC-Gehäusen möglich → Prozess wird zu 100 % abgebildet.
- Die Messzeit wird im Vergleich zu anderen Methoden deutlich verkürzt.

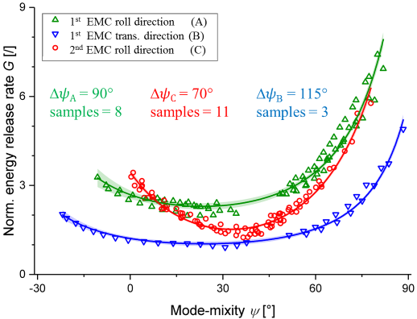

- Eine Gc (ψ) Kurve mit ≥ 2 Proben möglich
- Anwendbarkeit der Bruchmechanik als Standardwerkzeug bei der Systemauslegung
